Übersicht & Codematrix
Entdecken Sie die robusten Designs für Schwerlastanwendungen und die modularen Optionen der FLENDER® H-Serie und der Kegelradgetriebe der B-Serie. Die vollständige technische Austauschbarkeit wird durch WeDrive Power Transmission garantiert.

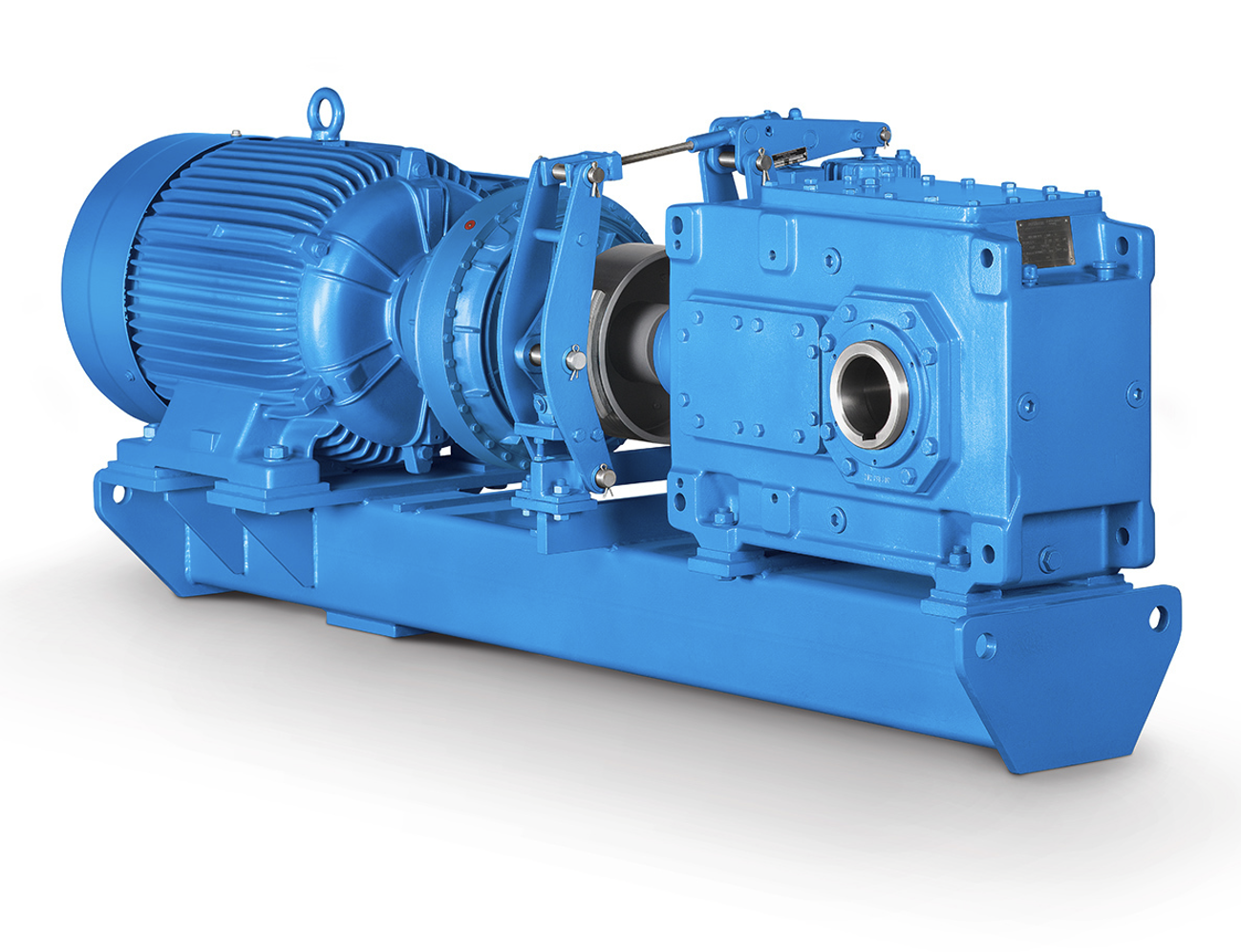

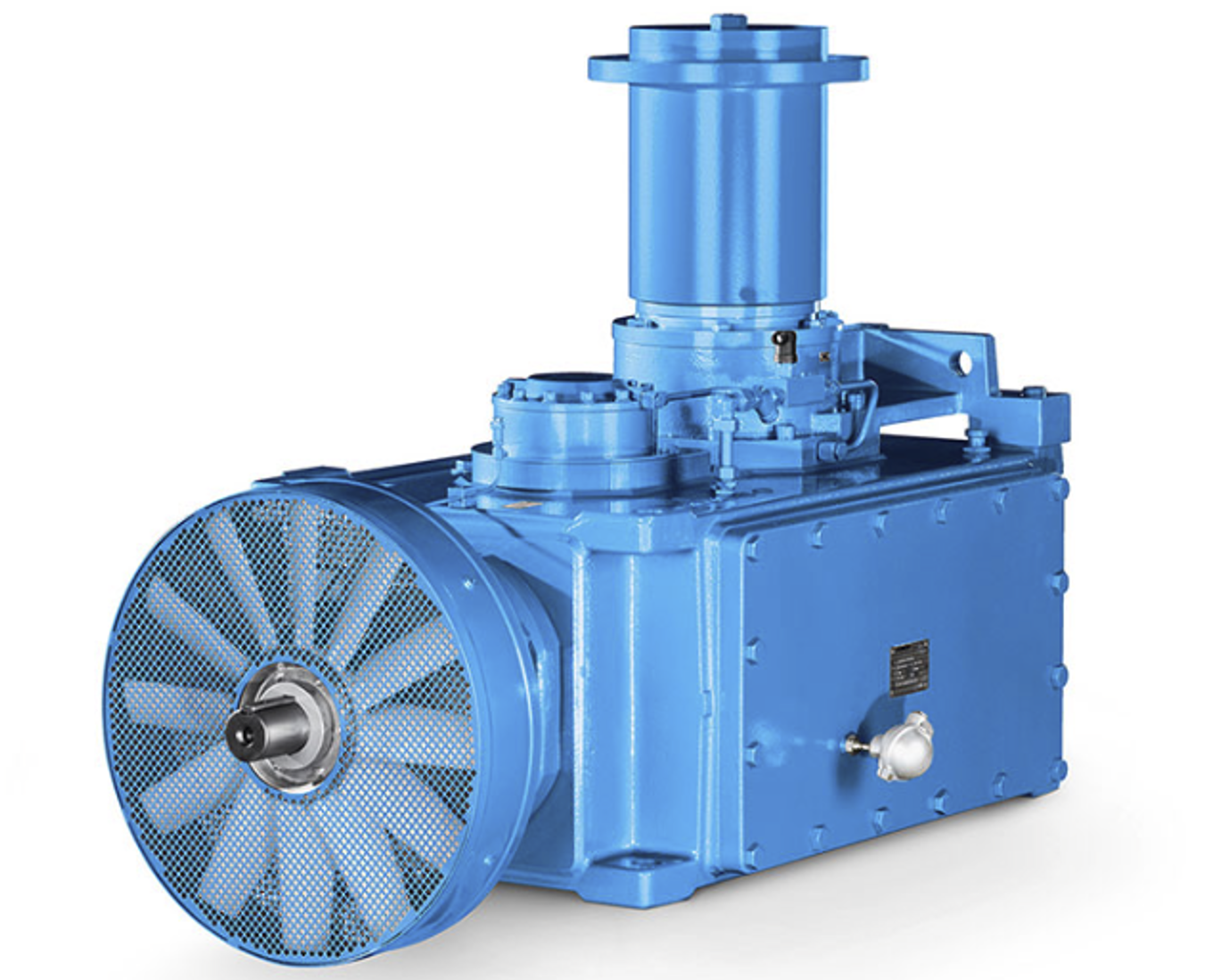

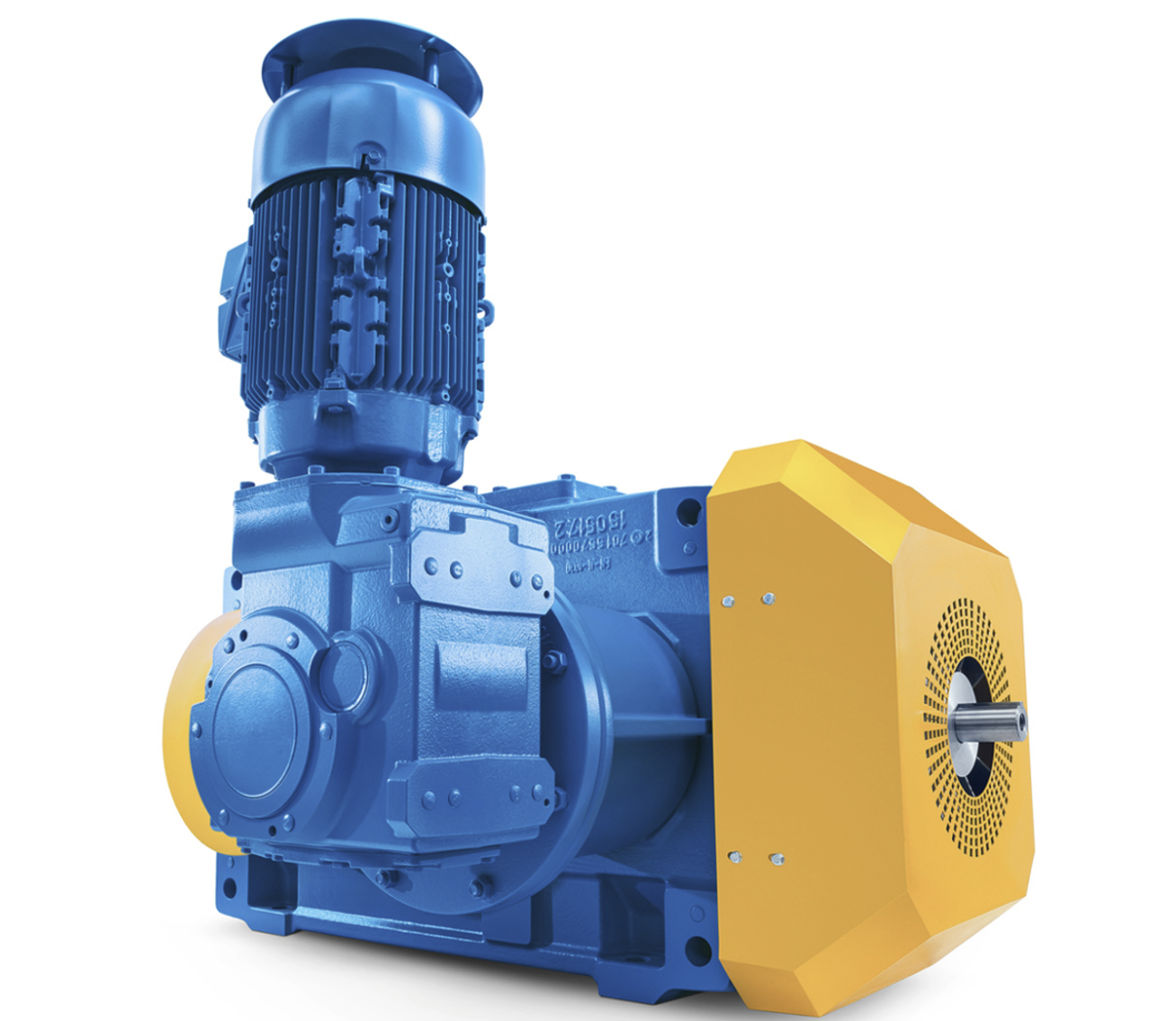

Zielindustrien & Anwendungsbereiche
Unsere schweren FLENDER Industriegetriebe sind speziell für raue Betriebsbedingungen konzipiert. Dieses vielseitige und bewährte Design garantiert höchste Zuverlässigkeit in kontinuierlichen Industrieprozessen — von der Zerkleinerung mineralischer Rohstoffe mit hohem Drehmoment bis hin zu präzisen Hafenkrananlagen.
Die oben dargestellten technischen Daten beschreiben die Standardgrößen für FLENDER-Getriebe. Diese Daten umfassen wichtige Steuerparameter für die Dimensionierung, einschließlich präziser Drehmomentwerte und Übersetzungsbereiche für verschiedene Gehäusearten.
FLENDER-Ausführungen & Dimensionierung - Technische Daten
| Getriebetyp | Nennmoment T2N (Nm) | Übersetzungsbereich (i) |
|---|---|---|
| Stirnradgetriebe H1 | 3.300 - 75.700 Nm | 1,25 - 5,6 |
| Stirnradgetriebe H2 | 3.500 - 107.000 Nm | 6,3 - 28 |
| Stirnradgetriebe H3 | 11.600 - 109.000 Nm | 22,4 - 112 |
| Stirnradgetriebe H4 | 21.700 - 113.000 Nm | 100 - 450 |
| Kegelradgetriebe B2 | 6.200 - 101.000 Nm | 5 - 22,4 |
| Kegelradgetriebe B3 | 3.600 - 113.000 Nm | 12,5 - 90 |
| Kegelradgetriebe B4 | 11.600 - 113.000 Nm | 80 - 400 |
* Hinweis: Nennmomente und Übersetzungsbereiche gelten für FLENDER Industrie-Standardkonfigurationen.
In der folgenden Grafik sind die maximalen Drehmomentwerte für mehrstufige Getriebesysteme dargestellt. Für die Berechnung der spezifischen Wärmekapazität oder die Auswahl von Optionen zur Zwangsschmierung wenden Sie sich bitte direkt an das Engineering-Team von WeDrive.
| Typ | Baugrößenbereich | Nennmoment T2N (Nm) | Übersetzung (i) |
|---|---|---|---|
| H1.. (Einstufig) | 03 - 19 | 3.300 - 245.000 Nm | 1,25 - 5,6 |
| H2.. (Zweistufig) | 03 - 28 | 3.500 - 1.400.000 Nm | 6,3 - 28 |
| H3.. (Dreistufig) | 05 - 28 | 11.600 - 1.400.000 Nm | 22,4 - 112 |
| H4.. (Vierstufig) | 07 - 28 | 21.700 - 1.400.000 Nm | 100 - 450 |
| B2.. (Zweistufig) | 04 - 18 | 6.200 - 230.000 Nm | 5 - 22,4 |
| B3.. (Dreistufig) | 03 - 28 | 3.600 - 1.400.000 Nm | 12,5 - 90 |
| B4.. (Vierstufig) | 05 - 28 | 11.600 - 1.400.000 Nm | 80 - 400 |
Das genaue Verständnis der Bezeichnungsparameter gewährleistet eine vollständige Kompatibilität bei Ersatzteillieferungen anhand der Seriennummer oder bei Beschaffungszyklen für die Modernisierung von Industrieanlagen.
Struktur der Getriebebezeichnung (Beispiel: B3SH11A16)
- B: Kegelradgetriebe
- 3: Anzahl der Untersetzungsstufen (3-stufig)
- S: Vollwelle mit Passfeder (Keyed Shaft)
- H: Horizontale Einbaulage
- 11: Getriebegrößen-Kennung
- A: Konstruktionsausführung A
- 16: Nennübersetzung i = 16
Die oben dargestellte präzise Konfiguration umfasst spezialisierte koaxiale Antriebe mit hohem Übersetzungsverhältnis. WeDrive liefert vollständig austauschbare Komponenten, die exakt mit den originalen industriellen Abmessungsprofilen übereinstimmen.

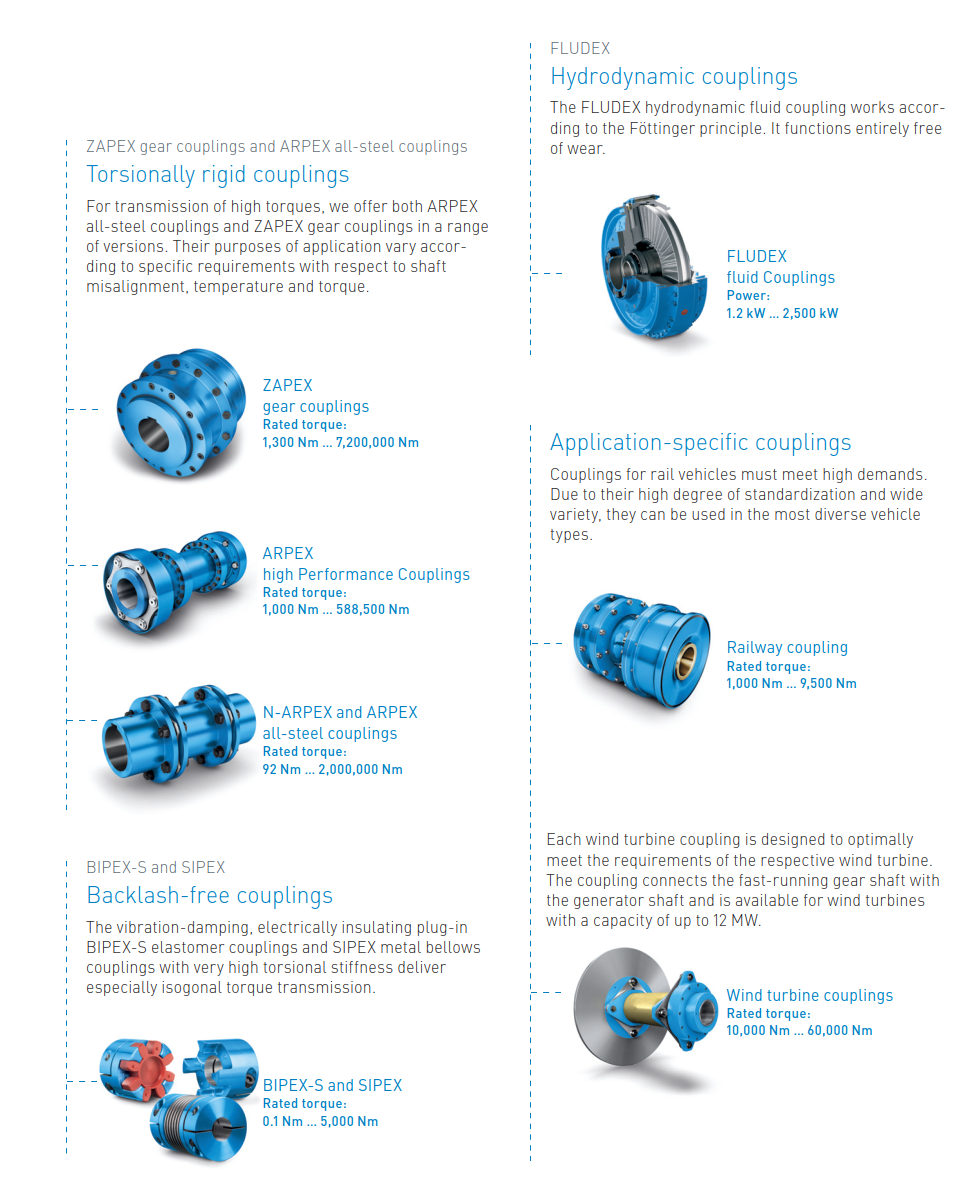

Präzise Drehmomentbereiche für flexible FLENDER Wellenkupplungen. Die korrekte Konfiguration der Kupplung eliminiert Spannungen durch Wellenfluchtungsfehler und absorbiert extreme Stoßbelastungen in Antriebssträngen.
Die oben dargestellte Matrix zeigt die technischen Bereiche für schwere Ganzstahl-Lamellenkupplungen, die ein stabiles und spielfreies (Backlash-free) Drehmoment in synchronen Betriebssystemen gewährleisten.
Ein Überblick über die Parameter hydrodynamischer Flüssigkeitskupplungen. Diese Komponenten sind ideal für den Sanftanlauf von Industrieförderbändern mit hohem Trägheitsmoment und verhindern plötzliche Ausfälle durch Drehmomentüberlastung.
FLENDER Kupplungen - Produktübersicht
| Kategorie | Serie / Modellname |
|---|---|
| Torsionssteife Zahnkupplungen | ZAPEX ZW / ZAPEX ZN |
| Torsionssteife Ganzstahl-Kupplungen | N-ARPEX, ARPEX |

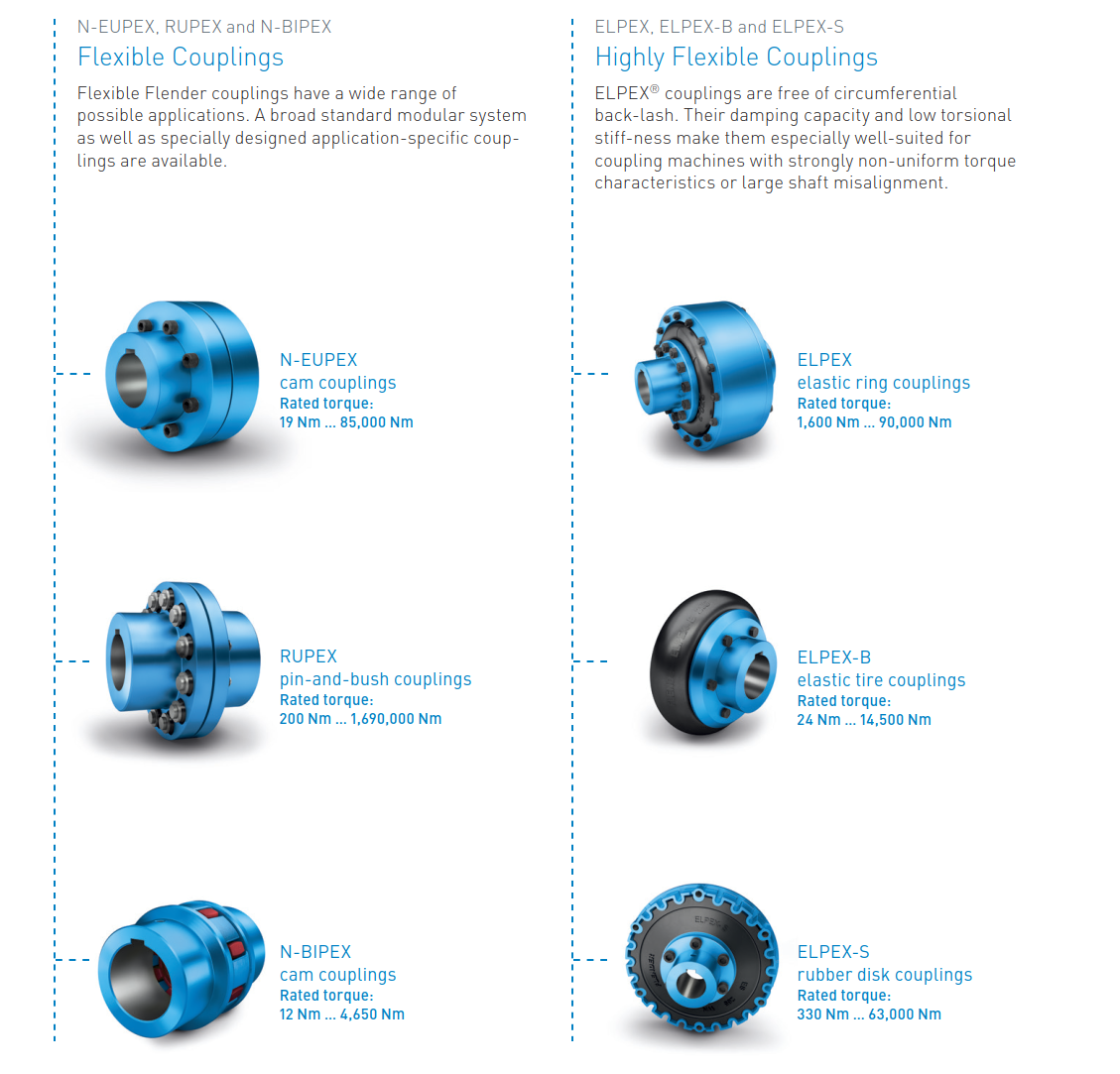

| Flexible Kupplungen | N-EUPEX / RUPEX / N-BIPEX |
| Hochflexible Kupplungen | ELPEX-B / ELPEX-S / ELPEX |
| Hydraulikkupplungen (Flüssigkeit) | FLUDEX |
| Spielfreie Kupplungen (Backlash-free) | SIPEX / BIPEX-S |
* WeDrive bietet vollen technischen Support für FLENDER-Antriebskomponenten. Unser Sortiment umfasst sowohl torsionssteife als auch hochflexible Optionen für vielfältige industrielle Anwendungen.
Für detaillierte Maßzeichnungen und Komponentengewichte laden Sie bitte den vollständigen Katalog von unserer Startseite herunter.
Technische Spezifikationen & Einbaulagen
